Detalhes do Produto

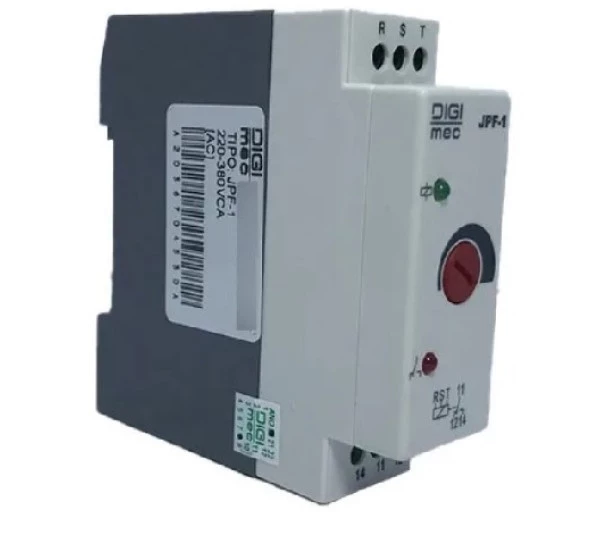

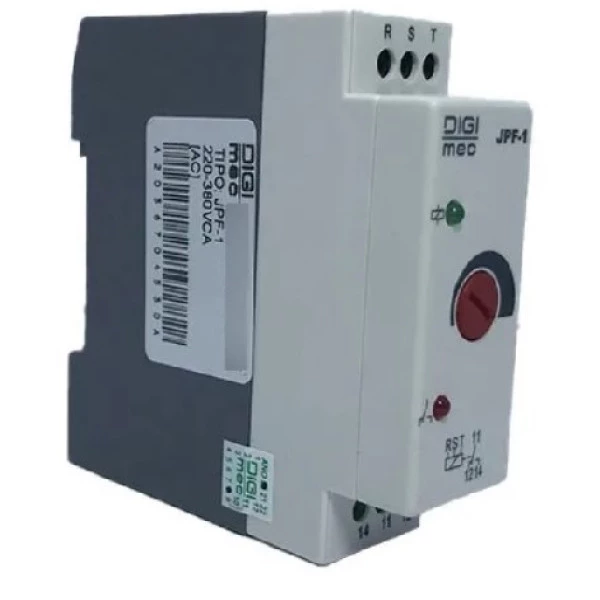

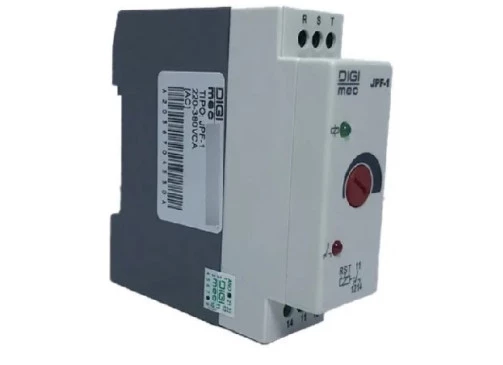

Os relés de falta de fase JPF-1 e DPF-1 com tensão de 208 a 480 Vca, foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases (R,S,T) de alimentação. Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN.
Funcionamento
Alimentando-se o aparelho com as três fases R, S e T, o relé de saída comuta seus contatos para a posição de trabalho. Comutará para a posição de repouso se ocorrer falta de fase. O aparelho detecta como falta de fase se assimetria estiver acima de 12% ou seja, 88% da tensão nominal da rede.
Alimentação (-15% +10%) 208 a 480 Vca
Frequência da rede 50-60 Hz
Consumo 3 VA (aproximadamente)
Assimetria Fixa em 12%
Repetibilidade 2%
Tempo de retorno 100 ms
Tempo de estabilização térmica < 30 minutos
Histerese < 3 V
Retardo no ligamento Aproximadamente 100 ms, fixo
Retardo no desligamento Aproximadamente 100 ms, fixo
Relé de saída 1 X 5 A, 250 Vca máx. carga resistiva – reversível
Material dos contatos AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente de trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Material da caixa Termoplástico
Terminais de saída Parafusos com alojamento fixo
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Capacidade dos terminais
Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,4 Nm
Fixação Trilho DIN 35 mm
Para mais informações, basta entrar em contato conosco!
WhatsApp 43999942303
https://loja.electroautomacao.com.br
Os relés de falta de fase JPF-1 e DPF-1 com tensão de 208 a 480 Vca, foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases (R,S,T) de alimentação.
Para mais informações, basta entrar em contato conosco!
WhatsApp 43 99994-2303
https://loja.electroautomacao.com.br
Funcionamento
Alimentando-se o aparelho com as três fases R, S e T, o relé de saída comuta seus contatos para a posição de trabalho. Comutará para a posição de repouso se ocorrer falta de fase. O aparelho detecta como falta de fase se assimetria estiver acima de 12% ou seja, 88% da tensão nominal da rede.
Alimentação (-15% +10%) 208 a 480 Vca
Frequência da rede 50-60 Hz
Consumo 3 VA (aproximadamente)
Assimetria Fixa em 12%
Repetibilidade 2%
Tempo de retorno 100 ms
Tempo de estabilização térmica < 30 minutos
Histerese < 3 V
Retardo no ligamento Aproximadamente 100 ms, fixo
Retardo no desligamento Aproximadamente 100 ms, fixo
Relé de saída 1 X 5 A, 250 Vca máx. carga resistiva – reversível
Material dos contatos AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente de trabalho: 0 a 50°C De armazenamento: -10 a 60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Material da caixa Termoplástico
Terminais de saída Parafusos com alojamento fixo
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Capacidade dos terminais
Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,4 Nm
Fixação Trilho DIN 35 mm
Para mais informações, basta entrar em contato conosco!
WhatsApp 43999942303
https://loja.electroautomacao.com.br
Os relés de falta de fase JPF-1 e DPF-1 com tensão de 208 a 480 Vca, foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando faltar uma das fases (R,S,T) de alimentação.
Para mais informações, basta entrar em contato conosco!
WhatsApp 43 99994-2303
https://loja.electroautomacao.com.br
Especificações Técnicas
| Nome | Rele Falta De Fase JPF-1 208-480VCA - Digimec |
|---|---|
| Código Identificador (SKU) | TS004169 |
| Marca | DIGIMEC |
