Detalhes do Produto
Os relés de nível eletrônicos com segurança tipos DPX-1, DPNS-1 e EPS-1 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenóides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuirem um sistema de fácil fixação em trilho DIN ou por parafusos, mediante adaptador opcional.
Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.
Estes aparelhos possuem também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led “Seg”sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.
Função Enchimento:
DPX-1 e EPS-1
Ex.: Caixa d’água. Usar três eletrodos um de nível inferior (Ei), um de nível superior (Es) e o eletrodo de referência (Er).
Ao energizar o aparelho com o eletrodo superior (Es - nível máximo) coberto, o relé “Saída” ficará desenergizado e o led “Bomba” ficará apagado. Com o consumo, o nível tende a cair descobrindo o eletrodo superior (Es) o relé de saída permanece desenergizado. Ao descobrir o eletrodo inferior (Ei - nível mínimo) o relé de saída é energizado, O led “Bomba” acende e assim permanece até que o líquido cubra o eletrodo superior (Es) desenergizando o relé de “saída”. O led “Bomba” apaga. E assim sucessivamente.
AJUSTE DA SENSIBILIDADE
Com o aparelho energizado e todos os eletrodos cobertos pelo líquido, girar o trimpot do frontal totalmente no sentido anti-horário, em seguida, girar lentamente no sentido horário até que o led indicativo da saída “Seg” acenda e em sequência o led indicativo da saída “Bomba” apague e permaneça apagado. Para testar, desligue momentaneamente o cabo do eletrodo de referência (Er). O led "Seg" apaga (quando presente) e o led “Bomba”acende, caso contrário, repita o procedimento. Para o bom desempenho do sistema, recomendamos limpar os eletrodos periodicamente.
OBSERVAÇÕES
* Para maiores informações, consultar manual técnico.
Um circuito eletrônico compara a corrente que circula entre os eletrodos conectados ao aparelho, com um valor selecionado no frontal através de um potenciômetro. O aparelho comuta seus contatos de saída para a posição de trabalho ou repouso quando o líquido cobrir ou descobrir o eletrodo.
Estes aparelhos possuem também uma saída à relé independente, denominado “segurança”, a qual comuta seus contatos para a posição de repouso, apagando o led “Seg”sempre que o líquido descobrir o eletrodo de segurança. Este eletrodo deverá ser colocado sempre abaixo do eletrodo inferior.
Função Enchimento:
DPX-1 e EPS-1
Ex.: Caixa d’água. Usar três eletrodos um de nível inferior (Ei), um de nível superior (Es) e o eletrodo de referência (Er).
Ao energizar o aparelho com o eletrodo superior (Es - nível máximo) coberto, o relé “Saída” ficará desenergizado e o led “Bomba” ficará apagado. Com o consumo, o nível tende a cair descobrindo o eletrodo superior (Es) o relé de saída permanece desenergizado. Ao descobrir o eletrodo inferior (Ei - nível mínimo) o relé de saída é energizado, O led “Bomba” acende e assim permanece até que o líquido cubra o eletrodo superior (Es) desenergizando o relé de “saída”. O led “Bomba” apaga. E assim sucessivamente.
AJUSTE DA SENSIBILIDADE
Com o aparelho energizado e todos os eletrodos cobertos pelo líquido, girar o trimpot do frontal totalmente no sentido anti-horário, em seguida, girar lentamente no sentido horário até que o led indicativo da saída “Seg” acenda e em sequência o led indicativo da saída “Bomba” apague e permaneça apagado. Para testar, desligue momentaneamente o cabo do eletrodo de referência (Er). O led "Seg" apaga (quando presente) e o led “Bomba”acende, caso contrário, repita o procedimento. Para o bom desempenho do sistema, recomendamos limpar os eletrodos periodicamente.
OBSERVAÇÕES
* Para maiores informações, consultar manual técnico.
Especificações Técnicas

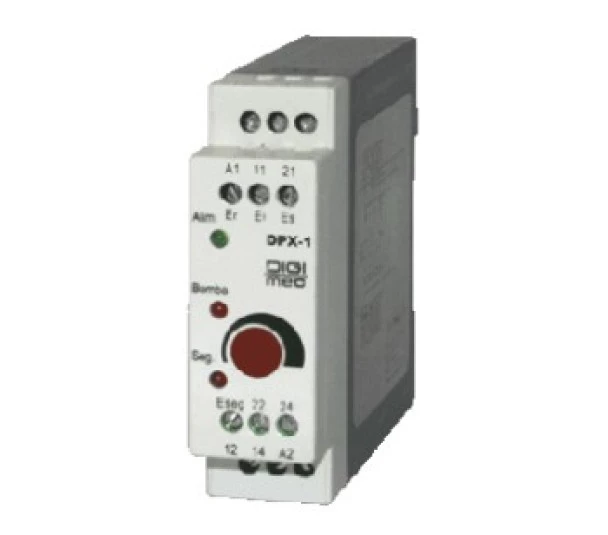

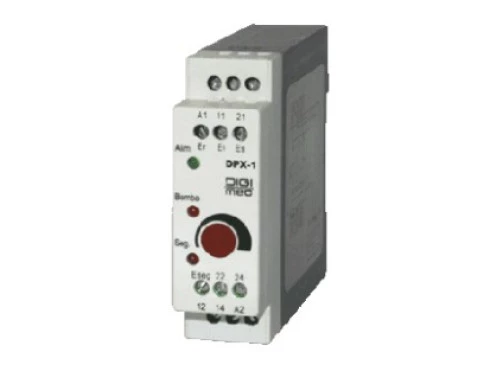

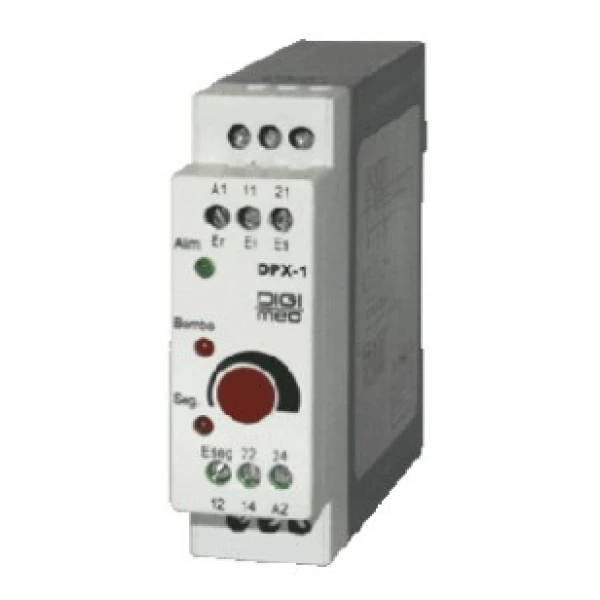

| Nome | Rele de nivel com eletrodo de segurança DPX-1 220V/50-60HZ - Digimec |
|---|---|
| Código Identificador (SKU) | TS000676 |
| Marca | DIGIMEC |
