Detalhes do Produto

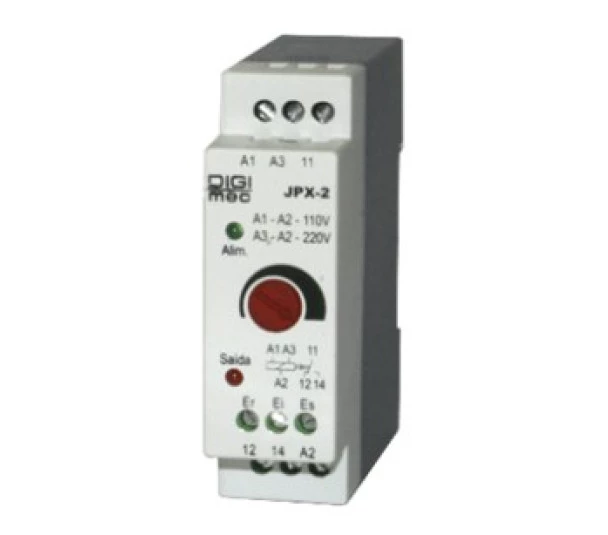

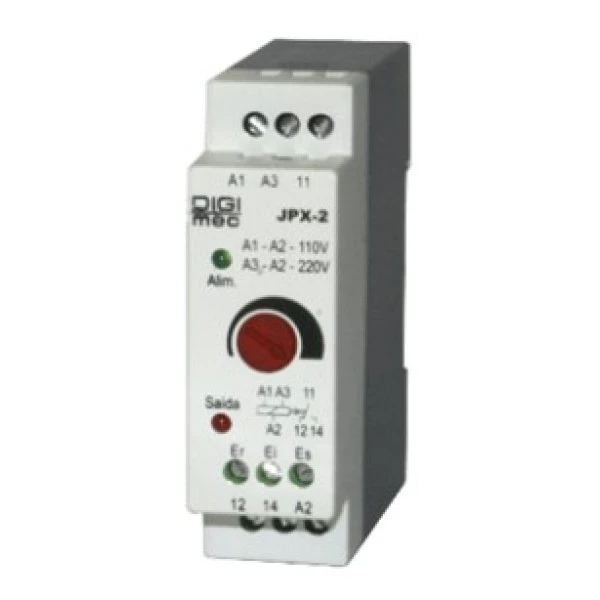

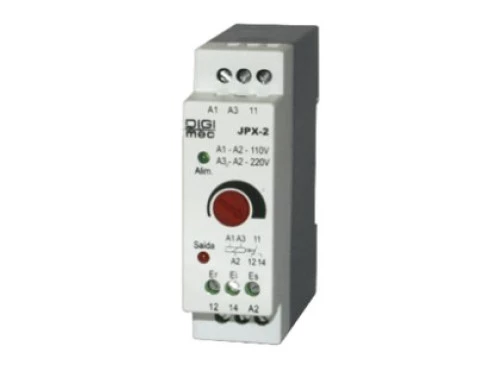

Os relés de nível superior tipos JPX-2, DPX-2, MPX-2 e DPX-132 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de motobombas ou simplesmente alarmes luminosos e/ou sonoros. Com entrada de alimentação e leds para indicar alimentação e estado do relé de saída, são montados em caixas plásticas, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas J e D).
Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.
JPX-2, DPX-2, MPX-2 - função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) para controlar o nível de caixas d´água.
Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.
- DADOS TÉCNICOS
Alimentação (-15% +10%): 110-220Vca
Frequência da rede: 50-60 Hz
Consumo: 5 VA (aproximadamente)
Eletrodos: Não acompanham
Tensão nos eletrodos: 24 Vca (aparelhos alimentados em Vcc - referência negativa)
Corrente máxima nos eletrodos: ± 1 mA
Ajuste de sensibilidade ajustável: 0 a 100 k?
Capacidade máxima de saída: 5 A, 250 Vca máx. carga resistiva
Retardo desligamento saída bomba: 1 segundo, fixo
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações / Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C / De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Pelo fato de operarem sob o princípio da condutividade elétrica dos líquidos, não são recomendados para uso com líquidos combustíveis.
JPX-2, DPX-2, MPX-2 - função enchimento: Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Estes modelos são utilizados na função enchimento (ou controle superior) para controlar o nível de caixas d´água.
Um circuito eletrônico compara a corrente que circula entre dois eletrodos conectados ao aparelho, com um valor selecionado no frontal, através de um potenciômetro. Quando o líquido condutor cobrir ou descobrir os dois eletrodos condutores, com relação ao eletrodo de referência (Er), o relé de saída será energizado ou desenergizado.
- DADOS TÉCNICOS
Alimentação (-15% +10%): 110-220Vca
Frequência da rede: 50-60 Hz
Consumo: 5 VA (aproximadamente)
Eletrodos: Não acompanham
Tensão nos eletrodos: 24 Vca (aparelhos alimentados em Vcc - referência negativa)
Corrente máxima nos eletrodos: ± 1 mA
Ajuste de sensibilidade ajustável: 0 a 100 k?
Capacidade máxima de saída: 5 A, 250 Vca máx. carga resistiva
Retardo desligamento saída bomba: 1 segundo, fixo
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações / Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C / De armazenamento: -10 a 60°C
Umidade relativa de trabalho: 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Especificações Técnicas
| Nome | Rele De Nível Superior JPX-2 110~220v - Digimec |
|---|---|
| Código Identificador (SKU) | TS016608 |
| Marca | DIGIMEC |
