Detalhes do Produto
Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em paineis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.
Funcionamento
Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.
Frequência da rede : 50 - 60 Hz
Consumo : 3 VA (aproximadamente)
Precisão de escala : 6% fim de escala
Repetibilidade: 2% fim de escala
Histerese <2% fim de escala
Tempo mínimo de reinicialização: 100 ms
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico
Capacidade dos terminais: Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação Trilho DIN 35 mm ou parafuso (com adaptador para caixas D e J)
Funcionamento
Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.
Frequência da rede : 50 - 60 Hz
Consumo : 3 VA (aproximadamente)
Precisão de escala : 6% fim de escala
Repetibilidade: 2% fim de escala
Histerese <2% fim de escala
Tempo mínimo de reinicialização: 100 ms
Material dos contatos: AgCdO
Vida útil dos contatos: Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente: De trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Grau de proteção da caixa: IP 51
Grau de proteção nos terminais: IP 20
Material da caixa: Termoplástico
Capacidade dos terminais: Fio: 2,5 mm²
Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação Trilho DIN 35 mm ou parafuso (com adaptador para caixas D e J)
Especificações Técnicas

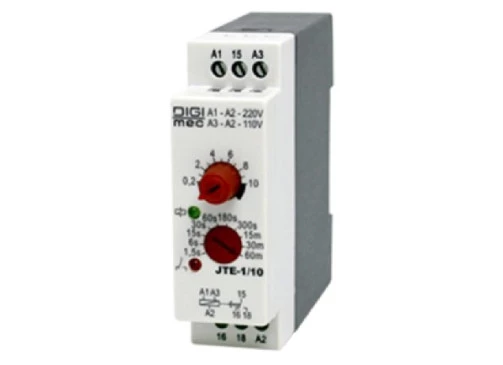

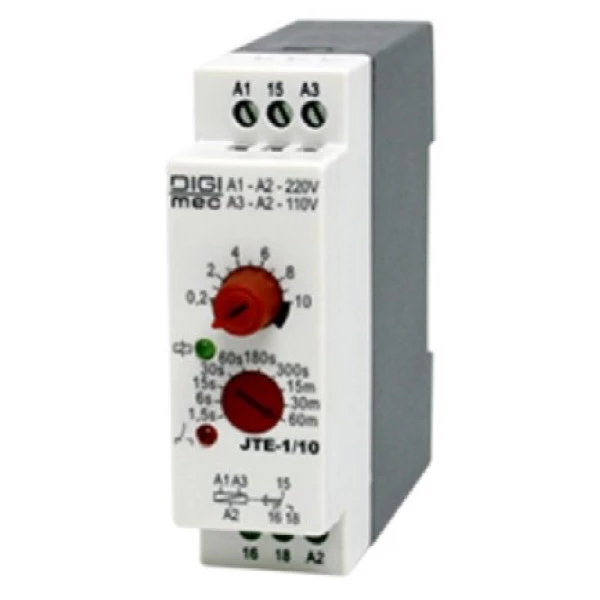

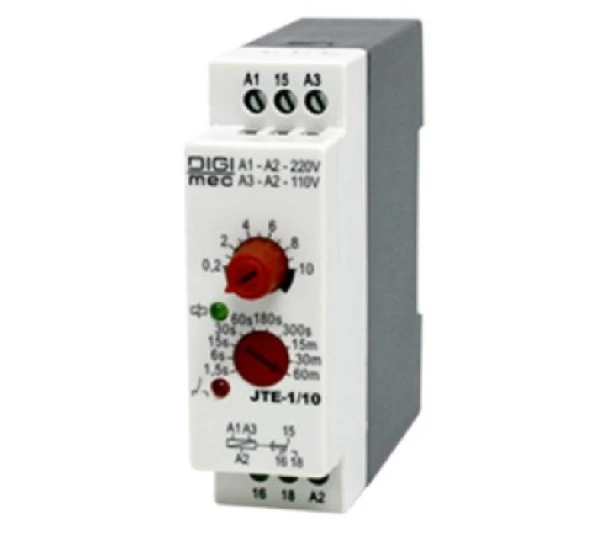

| Nome | Rele de Tempo JTE-1 15min 24vca/cc 220vca - Digimec |
|---|---|
| Código Identificador (SKU) | TS016893 |
| Marca | DIGIMEC |
