Detalhes do Produto

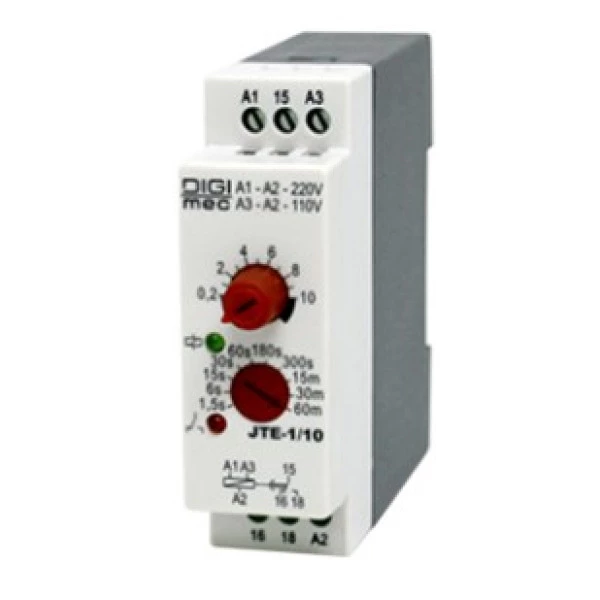

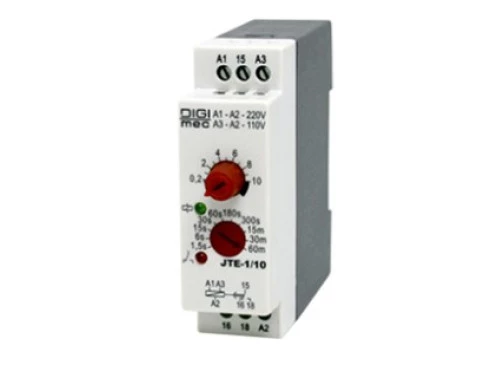

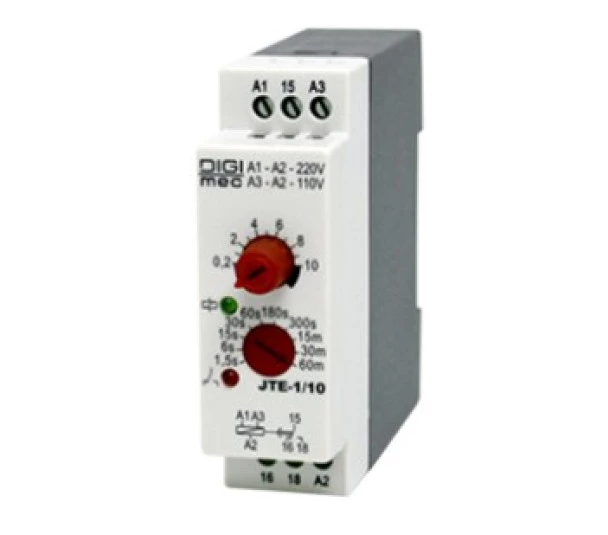

Temporizadores com retardo na energização multiescala
Tipo: JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10, DTE-11/10
Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em paineis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.
Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.
Alimentação (-15% +10%) JTE-1/10 e DTE-1/10: 12 Vcc, 110 Vca, 24 Vca/Vcc-200 Vca
JTER-1/10, DTER-1/10 e DTE-11/10: 24 Vca/Vcc, 110 ou 220 Vca
Frequência da rede 50 - 60 Hz
Consumo 3 VA (aproximadamente)
Escalas (selecionáveis por trimpot)
JTE-1/10, DTE-1/10 e DTE-11/10: 1,5 - 6 - 15 - 30 - 60 - 180 - 300 seg /15 - 30 - 60 min.
JTER-1/10 e DTER-1/10: 0,5 - 1,5 - 3 - 6 - 10 - 15 - 30 - 60 - 180 - 300 seg
Precisão de escala 6% fim de escala
Repetibilidade 2% fim de escala
Histerese <2% fim de escala
Tempo mínimo de reinicialização 100 ms
Relé de saída JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10 - 1 saída: 1 x 5 A, 250 Vca máx. carga resistiva- reversível
DTE-11/10 - 2 saídas: 2 x 5 A, 250 Vca máx. carga resistiva -reversível
Material dos contatos AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente de trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Material da caixa Termoplástico
Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação Trilho DIN 35
Para mais informações, basta entrar em contato conosco!
WhatsApp 43999942303
Tipo: JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10, DTE-11/10
Os temporizadores eletrônicos da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Montados em caixas plásticas de forma compacta para permitir uma aplicação segura em equipamentos diversos e montagem interna em paineis. Fixados em trilhos DIN ou por parafusos mediante adaptador opcional.
Os temporizadores comutam seus contatos de saída para a posição de trabalho após o intervalo de tempo (T) selecionado na escala do aparelho e contado a partir do instante de sua energização.
Sempre que haja necessidade de modificar a escala de tempo, obrigatoriamente deve-se desenergizar o equipamento, selecionar a escala desejada via cursor frontal e retornar a alimentação.
Alimentação (-15% +10%) JTE-1/10 e DTE-1/10: 12 Vcc, 110 Vca, 24 Vca/Vcc-200 Vca
JTER-1/10, DTER-1/10 e DTE-11/10: 24 Vca/Vcc, 110 ou 220 Vca
Frequência da rede 50 - 60 Hz
Consumo 3 VA (aproximadamente)
Escalas (selecionáveis por trimpot)
JTE-1/10, DTE-1/10 e DTE-11/10: 1,5 - 6 - 15 - 30 - 60 - 180 - 300 seg /15 - 30 - 60 min.
JTER-1/10 e DTER-1/10: 0,5 - 1,5 - 3 - 6 - 10 - 15 - 30 - 60 - 180 - 300 seg
Precisão de escala 6% fim de escala
Repetibilidade 2% fim de escala
Histerese <2% fim de escala
Tempo mínimo de reinicialização 100 ms
Relé de saída JTE-1/10, JTER-1/10, DTE-1/10, DTER-1/10 - 1 saída: 1 x 5 A, 250 Vca máx. carga resistiva- reversível
DTE-11/10 - 2 saídas: 2 x 5 A, 250 Vca máx. carga resistiva -reversível
Material dos contatos AgCdO
Vida útil dos contatos
Mecânica (sem carga): 10.000.000 operações
Elétrica (com carga resistiva): 1.000.000 operações
Temperatura ambiente de trabalho: 0 a 50°C
De armazenamento: -10 a +60°C
Umidade relativa de trabalho 20 a 90% sem condensação
Grau de proteção da caixa IP 51
Grau de proteção nos terminais IP 20
Material da caixa Termoplástico
Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal: 2,5 mm²
Torque de aperto: 0,5 a 0,6 Nm
Fixação Trilho DIN 35
Para mais informações, basta entrar em contato conosco!
WhatsApp 43999942303
Especificações Técnicas
| Nome | Rele Temporizador 30 SEG 220V 50/60HZ JTER-1 - Digimec |
|---|---|
| Código Identificador (SKU) | TS016825 |
| Marca | DIGIMEC |
