Detalhes do Produto
Controle e Indicação de Processos - Cip » Ssr e Módulos de Potência » Ssr - Relé de Estado Sólido 40 a 90 Ampéres (trifásico)

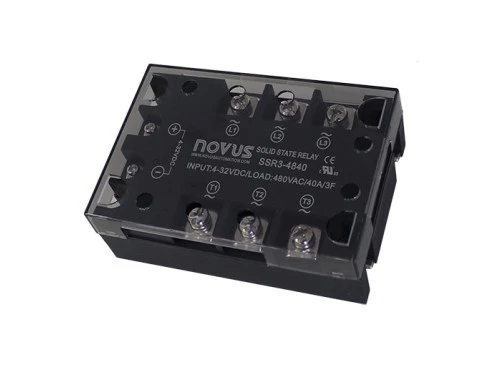

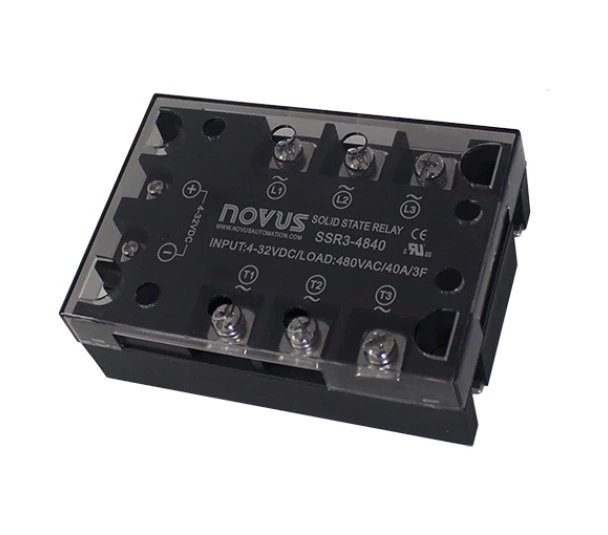

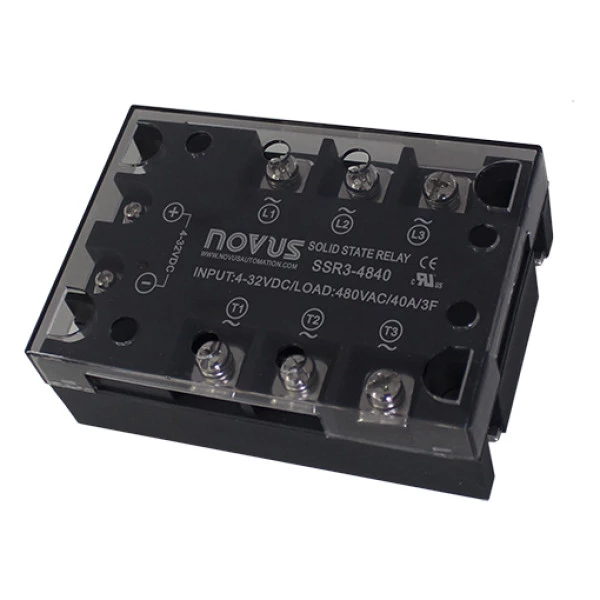

40 a 90 Ampéres (Trifásico)
SSR - Relé de Estado Sólido
Os Relés de Estado Sólido são dispositivos eletrônicos usados no acionamento de cargas resistivas ou indutivas com inúmeras vantagens sobre os convencionais relés eletromecânicos. Um sinal de comando (INPUT) determina o acionamento da carga através dos terminais de saída (OUTPUT).
Ao receber um sinal de comando em seus terminais de entrada (INPUT), o SSR conduz (liga) e alimenta a carga. A condução acontece efetivamente na próxima passagem por zero da tensão de rede. No desligamento acontece o mesmo. O sinal de comando é retirado, porém o SSR somente bloqueia (desliga) na próxima passagem por zero. Isto implica em atrasos nunca superiores a 8,3 milisegundos entre o instante de disparo do comando LIGA/DESLIGA e a efetiva alimentação/desalimentação da carga.
- Corrente de carga (IL): 40 ou 90 A
- Tensão de Chaveamento: 40 a 530 Vac
- Queda de tensão (Vssr): < 1,5 Vac
- Corrente de fuga: < 1 mA
- Frequência: 47 a 63 Hz
- dv/dt: 300 V/µs
- Tensão de controle: 4 a 32 Vac
- Corrente de controle: 15 a 20 mA
- Tempo comutação: < 10 ms
- Disparo: Cruzamento por zero
- Isolamento: > 2000 V rms
- Temperatura carcaça:-40 a 80 °C
- Indicador de status: LED
40 a 90 Ampéres (Trifásico)
SSR - Relé de Estado Sólido
Os Relés de Estado Sólido são dispositivos eletrônicos usados no acionamento de cargas resistivas ou indutivas com inúmeras vantagens sobre os convencionais relés eletromecânicos. Um sinal de comando (INPUT) determina o acionamento da carga através dos terminais de saída (OUTPUT).
Ao receber um sinal de comando em seus terminais de entrada (INPUT), o SSR conduz (liga) e alimenta a carga. A condução acontece efetivamente na próxima passagem por zero da tensão de rede. No desligamento acontece o mesmo. O sinal de comando é retirado, porém o SSR somente bloqueia (desliga) na próxima passagem por zero. Isto implica em atrasos nunca superiores a 8,3 milisegundos entre o instante de disparo do comando LIGA/DESLIGA e a efetiva alimentação/desalimentação da carga.
- Corrente de carga (IL): 40 ou 90 A
- Tensão de Chaveamento: 40 a 530 Vac
- Queda de tensão (Vssr): < 1,5 Vac
- Corrente de fuga: < 1 mA
- Frequência: 47 a 63 Hz
- dv/dt: 300 V/µs
- Tensão de controle: 4 a 32 Vac
- Corrente de controle: 15 a 20 mA
- Tempo comutação: < 10 ms
- Disparo: Cruzamento por zero
- Isolamento: > 2000 V rms
- Temperatura carcaça:-40 a 80 °C
- Indicador de status: LED
Especificações Técnicas
| Nome | Rele Estado Solido Trifásico SSR3-4890 5-32VDC 90A/480VAC - NOVUS |
|---|---|
| Código Identificador (SKU) | TS011753 |
| Marca | NOVUS |
